箱包3D流程模板规范



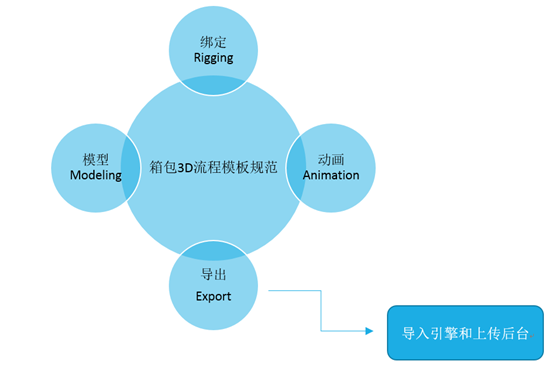

概述：





模型Modeling技术要求：

面数最好不要超过3w三角面；模型尺寸根据实物的大小制作

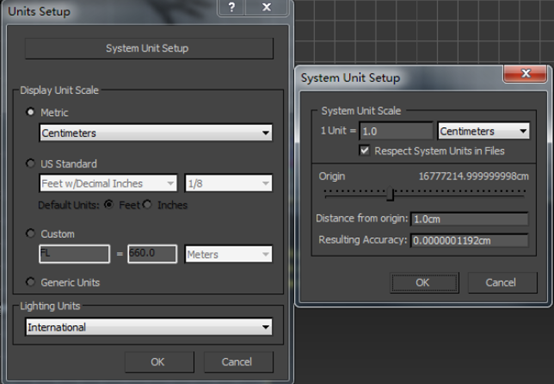

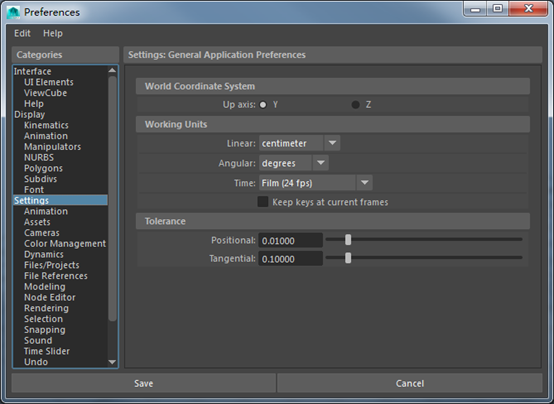

Maya中场景的单位设定为cm

Max的单位也是cm

打开模型文件后，先适配位置

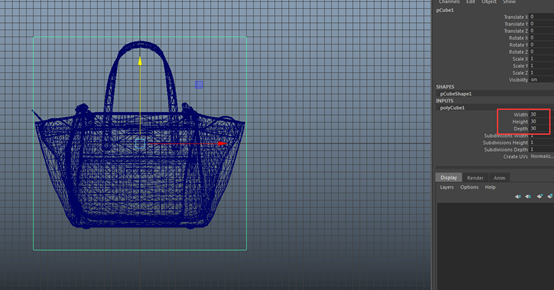

创建1个大小参考用的盒子，把它的长宽高参数设为30，然后将包的模型缩放至这个30cm*30cm*30cm之内的框中,确保模型主体部位和框差不多大小

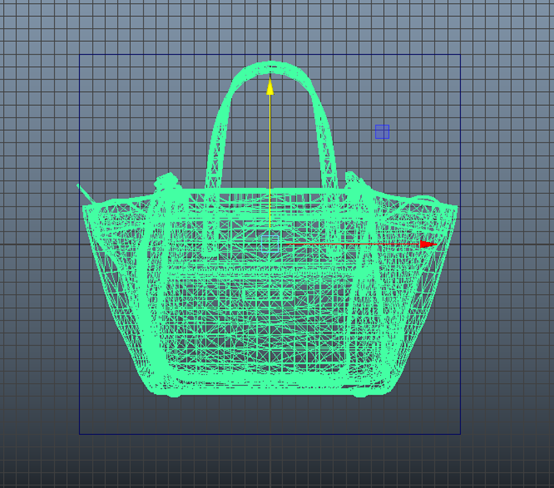

下图是正视图视角



将模型的轴心放置在场景的坐标原点

拉锁的位置，要放在拉链的尽头

拉链部分模型的要求，要保证拉链边缘模型均匀布线，并且密度提高

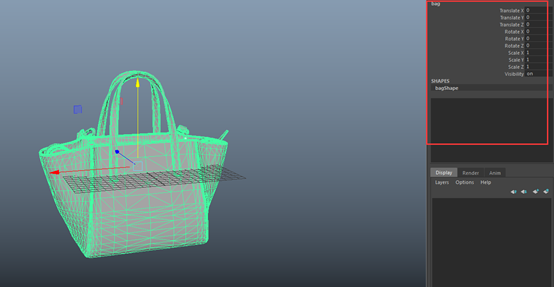

确保模型干净，冻结参数并没有历史信息

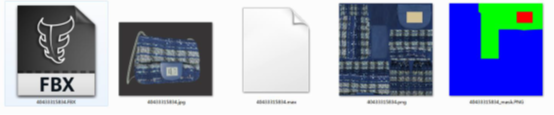

贴图默认需要1张diffuse贴图，如果是多种材质，还需要1张Mask贴图，用RGB三个通道区分材质，如图



R：金属

G：皮革

B：棉布等亚光材质



文件提交：

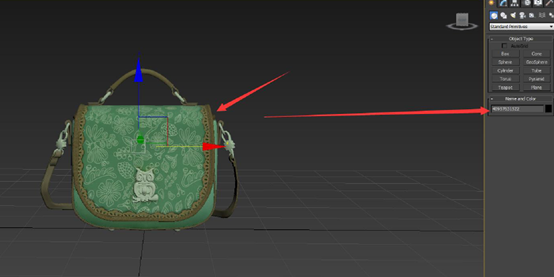

l 3dsmax文件模型坐标【0,0,0】旋转【0,0,0】缩放【100,100,100】或者是maya文件位置000旋转000缩放111

l Diffuse贴图（DiffuseTexture1024*1024 PNG格式)

l Mask贴图（Mask Texture1024*1024 PNG格式)

l FBX文件(2.5W-3W三角面Triangle)



3D扫描模型增加两项递交文档

l 高模(10W三角面,保留模型细节)

l Diffuse贴图(DiffuseTexture4096*4096PNG格式)



命名规范：

l 以商品ID命名

或者

贴图UV利用率尽量高，确保最大化

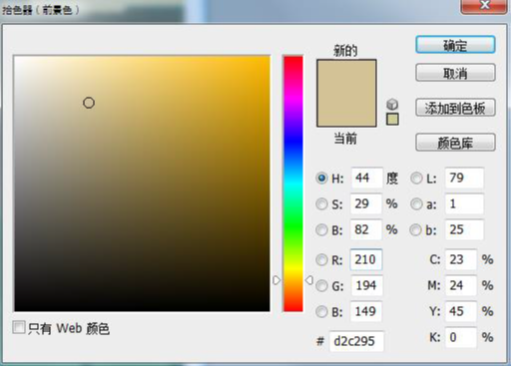

金属颜色色域范围：（具体根据金属的颜色上下调节参数）



绑定Rigging:（绑定和动画请基于maya处理）按步骤制作即可



首先，拷贝以下工具脚本到文件夹到X:\Users\My Documents\maya\scripts\

不建议手动去处理整个箱包的权重，为了方便蒙皮的绘制，我选择打散模型的方式。

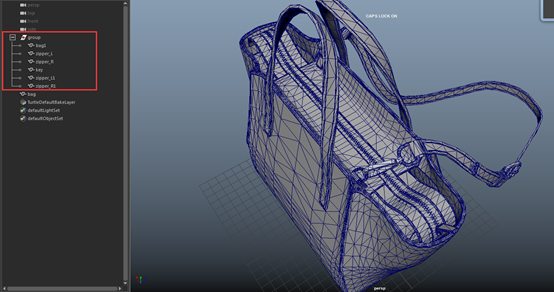

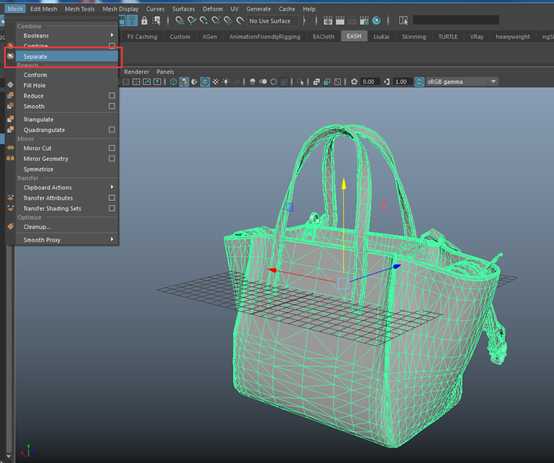

复制这个模型，点击命令开始分解mesh

最后将分解的mesh打组

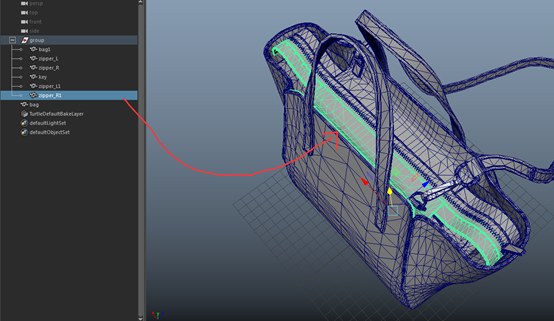

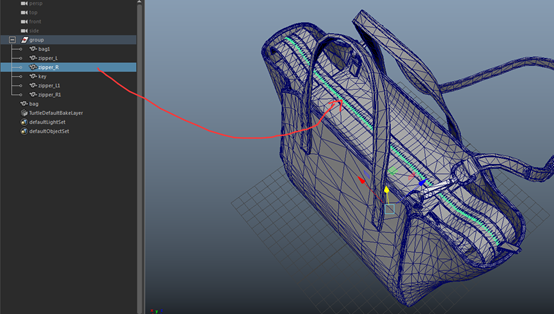

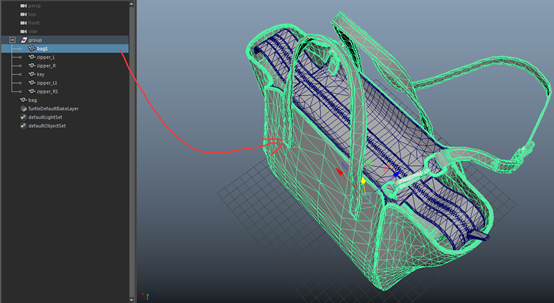

分解成6个mesh，分别是左右两边的拉链面料模型，左右两边的金属拉链模型，1个拉锁和其余的模型部分

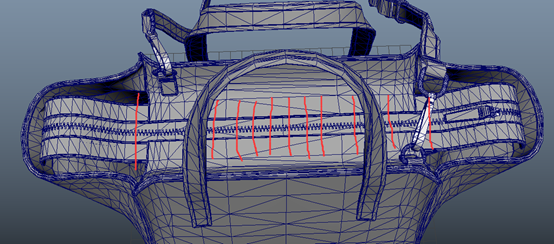

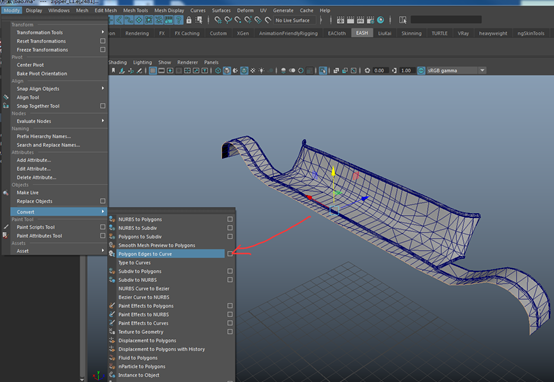

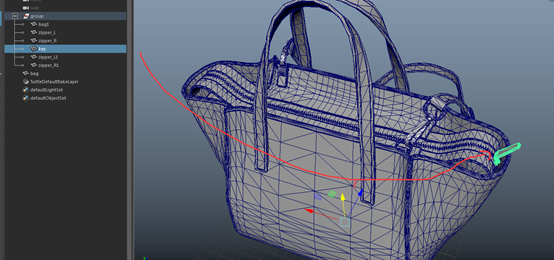

提取拉链模型靠近中心的线 作为拉链动画的轨迹线

选择提取出来的线，Alt+shift+D删除它的历史

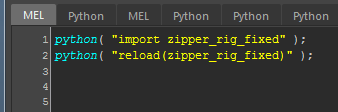

选住曲线，执行脚本。Mel输入：

python( "import zipper_rig_fixed" );

python( "reload(zipper_rig_fixed)" );

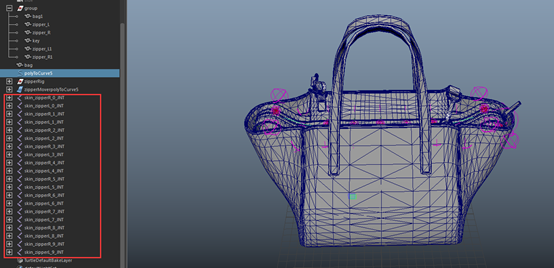

会一键生成绑定系统和参与蒙皮的骨骼（红色区域）

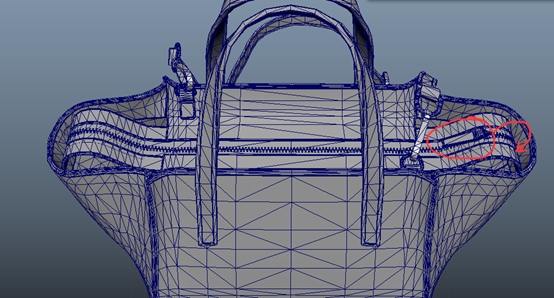

如果发现创建的拉锁控制器不在拉锁模型所在的位置，如下图。

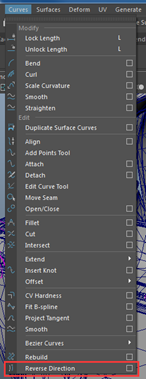

需要先反转曲线的方向，再执行脚本

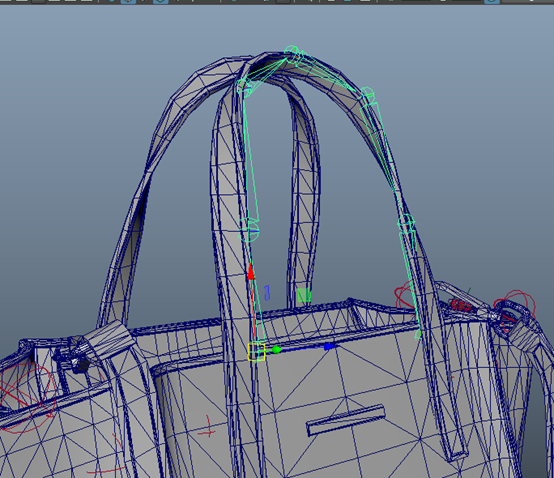

接着，给包带创建骨骼，点击骨骼命令沿着模型包带的方向创建（可以按C键去辅助吸附模型的点）

如下图所示，最终创建了3条骨链

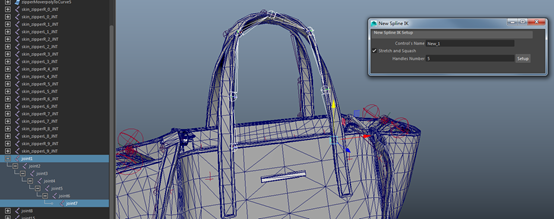

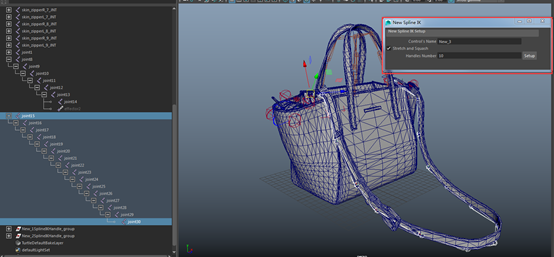

先选择骨链的首关节，加选末尾关节，执行如下脚本。Mel输入：

source "SplineIK.mel";

根据包带的特征，选择是否开启拉伸功能（sketch and squash）

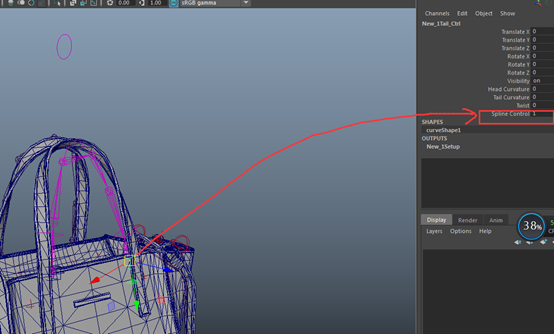

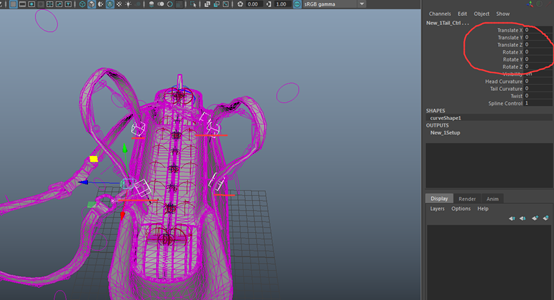

将spline control设为1，显示其控制器

在坐标原点创建根骨骼，命名root。然后将拉链的蒙皮骨骼和包带的骨骼设到root层级之下

将zipperRig和包带的绑定系统New_1SplineIKHandle_group，New_2SplineIKHandle_group，New_3SplineIKHandle_group整体打组，命名为control_grp

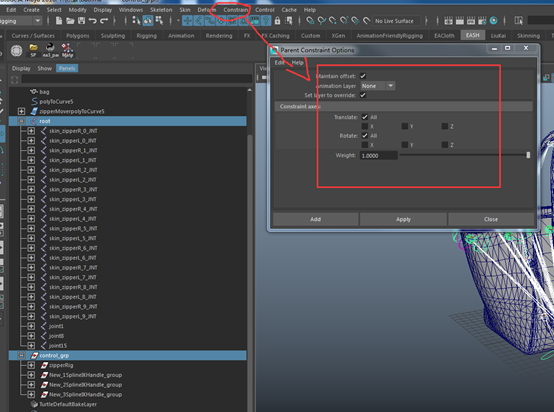

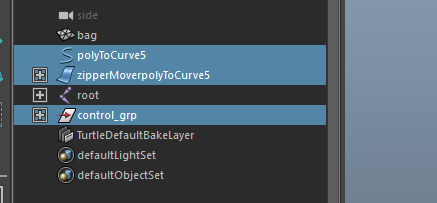

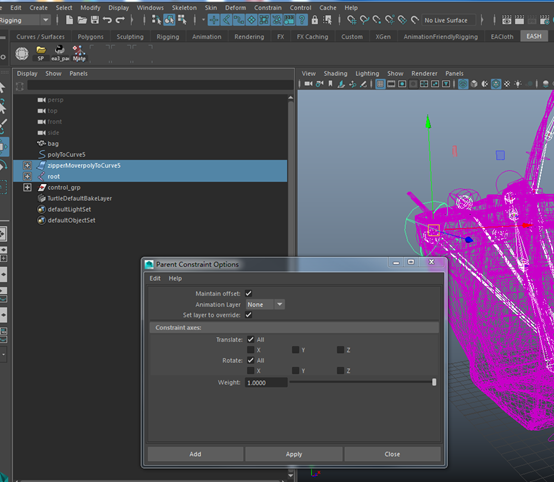

选择root骨骼加选control_grp，做父子约束

选择root骨骼加选zipperMoverpolyToCurve5，做父子约束

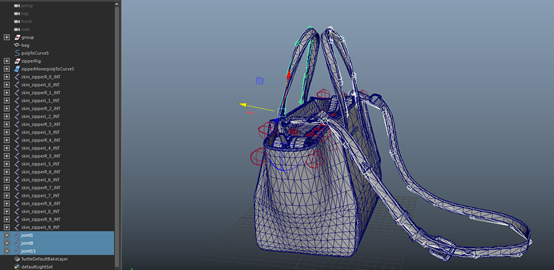

如果需要给其他位置增加骨骼，都要将其设到root层级之下。例如在包的这个位置添加动画骨骼



此时我们的绑定工作已经完成，开始下一步蒙皮工作

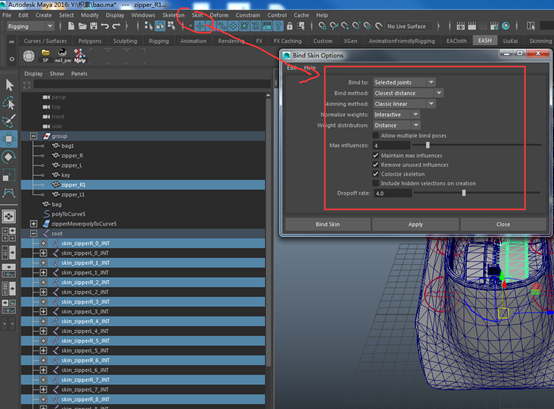

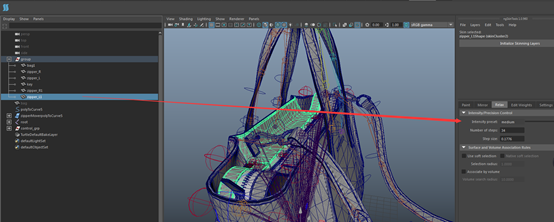

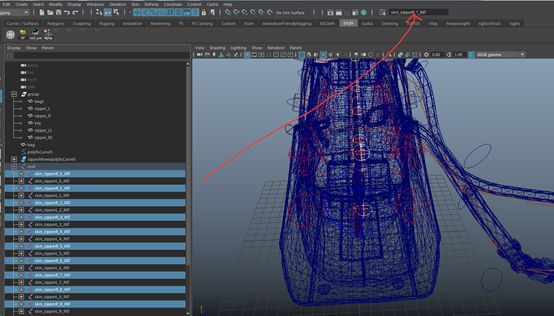

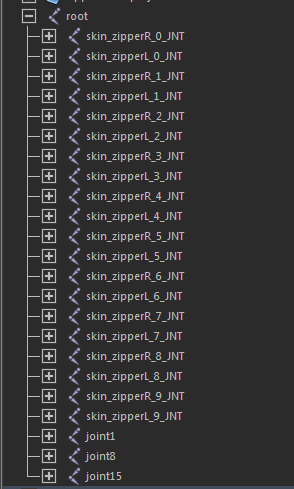

快速选择skin_zipperR_*_JNT，



加选模型zipper_R1，执行蒙皮

快速选择skin_zipperL_*_JNT，加选模型zipper_L1，执行蒙皮

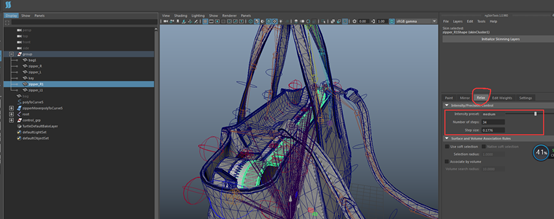

此时，使用ngskintools的relax快速光滑权重



选择skin_key_JNT，加选模型key，执行蒙皮

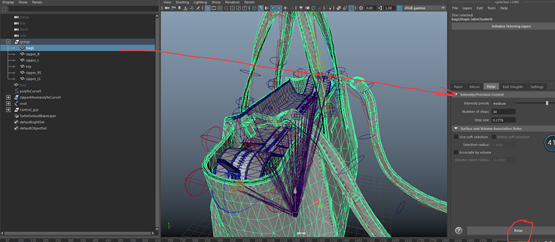

快速选择joint*，加选root关节，再加选模型bag1，执行蒙皮

此时，可以使用ngskintools的relax快速光滑权重

权重做好后，查看下大纲，删除bag模型，保留group组里的内容，就可以进入动画的环节。

（为了让场景只有1个mesh看起来更简单，我选择了另外一种方式处理。

选择group组下的模型使用脚本合并所有模型的蒙皮。

Mel输入：

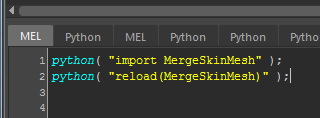

python( "import MergeSkinMesh" );

python( "reload(MergeSkinMesh)" );

会自动合并成1个带蒙皮的模型，如图等待计算完成

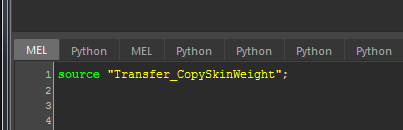

场景里会生成1个完整的模型叫result。选择bag，加选result，执行传递权重脚本。Mel输入：

source "Transfer_CopySkinWeight.mel";

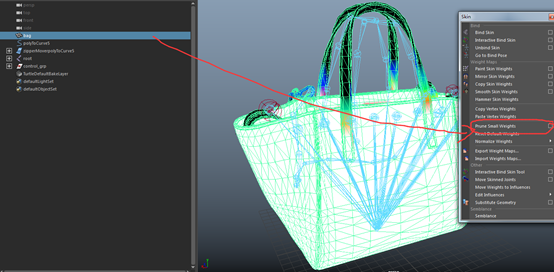

删除result和 group。选择bag模型，点击去除小权重命令。并且最终场景大纲里应该如下图所示）



技术限制：

请确保每个mesh不超过75根的骨骼影响

骨骼不要有重名



动画Animation：

处理拉链动画请先调整拉链控制器的形状，达到目标形态即可。注意不要去碰骨骼

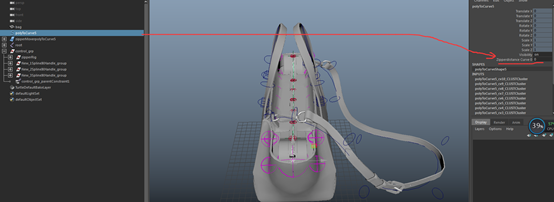

之后Key曲线的这个值即可快速完成

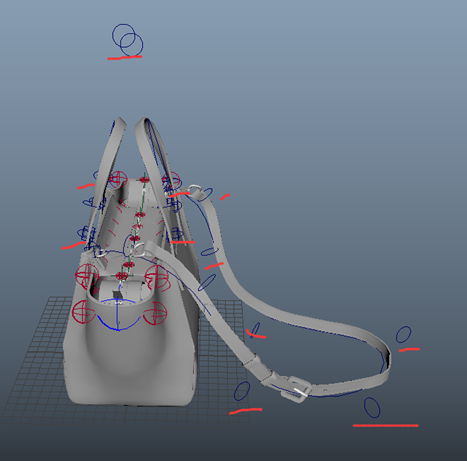

修改包带整体状态，可以直接移动或旋转格子控制器

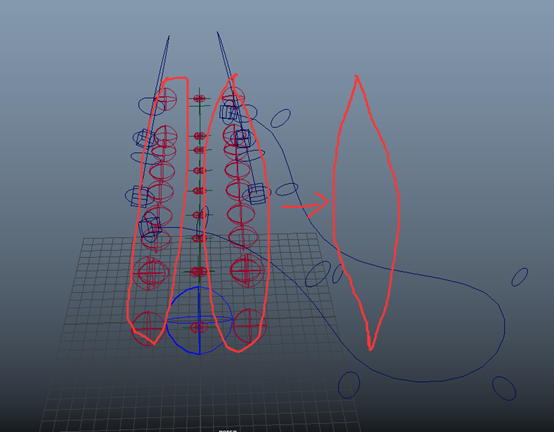

处理包带细节动画请Key如下圆环控制器，注意不要去碰骨骼

做好动画后，先存储为ID_ani.ma文件

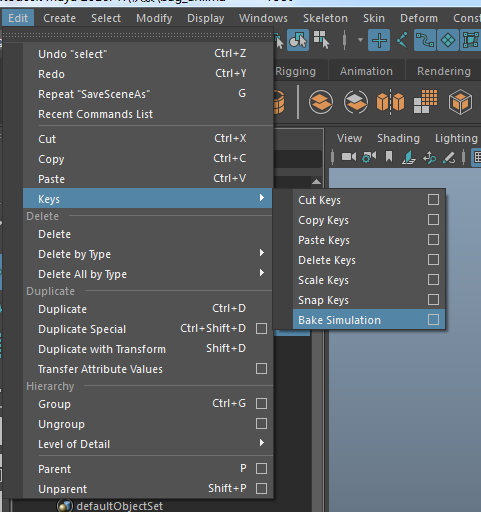

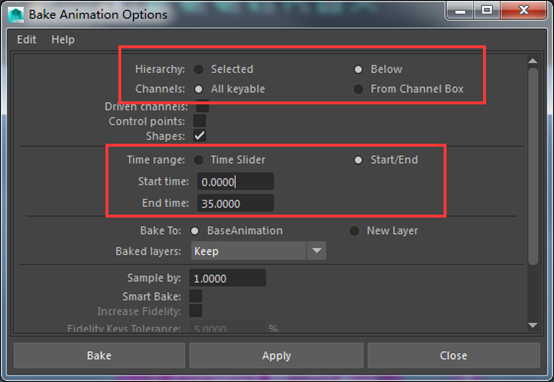

最后需要将动画信息bake到骨骼上

选择root关节，设置好动画的时间，执行命令

技术限制：

请确保骨骼帧状态为整数帧，不要带小数帧上有动画



导出Export：

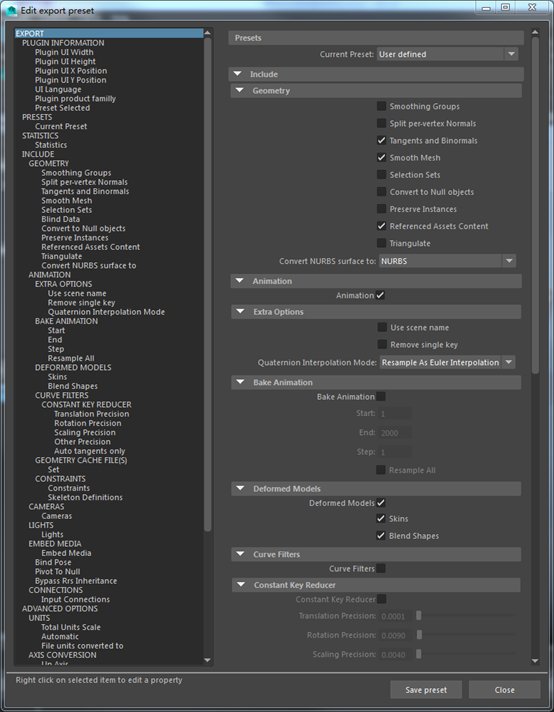

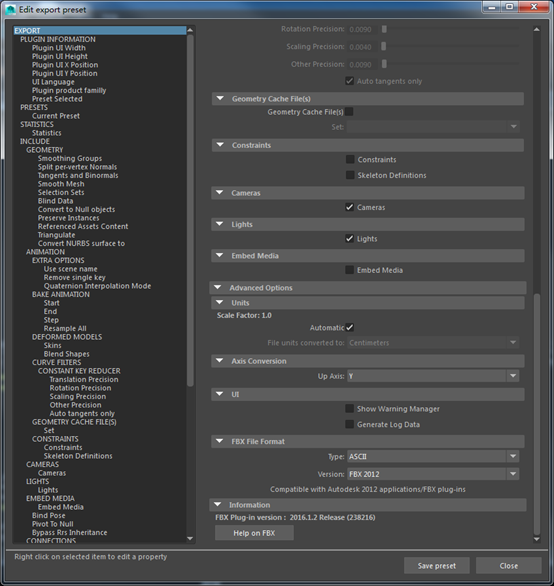

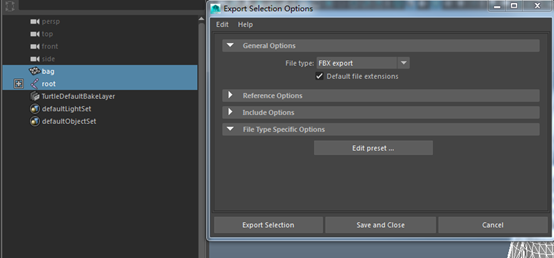

Maya最终导出：

先删除这三个节点

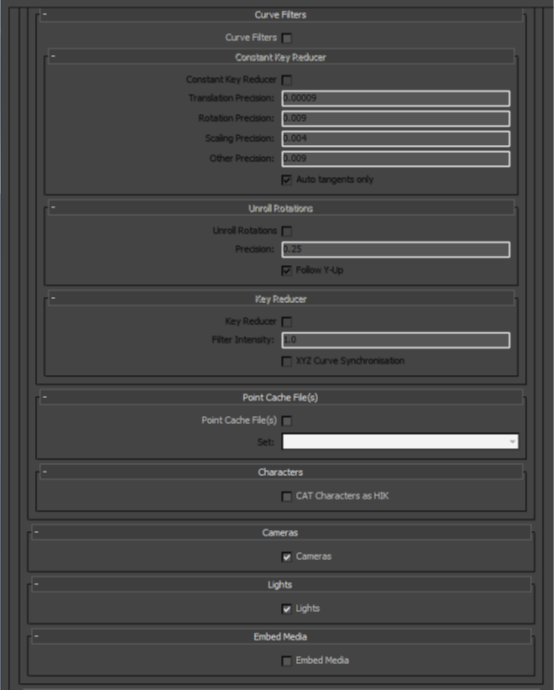

然后导出场景为ID.fbx文件

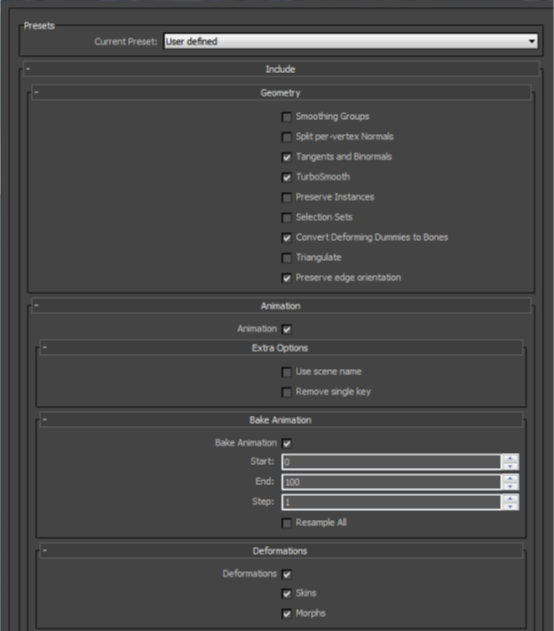

如果是Max导出:

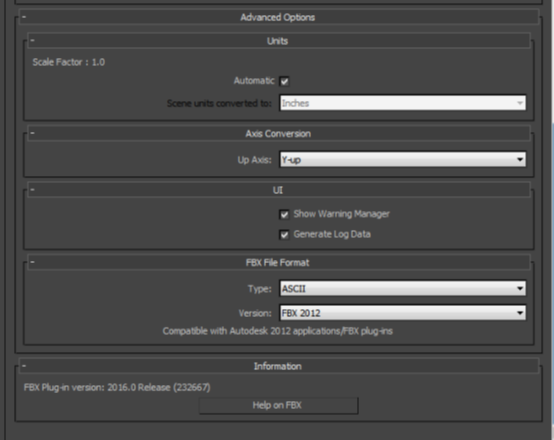

（Y轴朝上）

导引擎工具注意事项:

命名规范：FBX和贴图文件不要用中文命名

文件管理：文件路径中不能出现中文，请用字母或者数字命名

材质编辑器：

材质编辑器操作指南：

旋转：鼠标左键

移动：按住滚轮中键

缩放：鼠标右键/滚轮

调整缩放比例：按住鼠标右键，滑动滚轮修改缩放比例

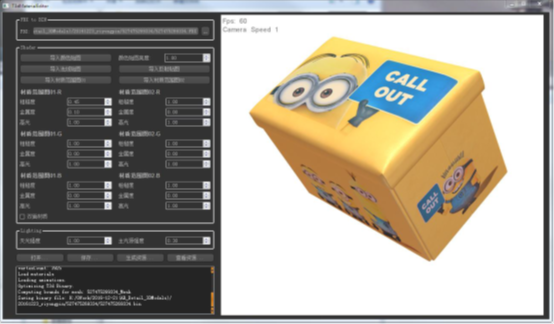

编辑器导入流程：

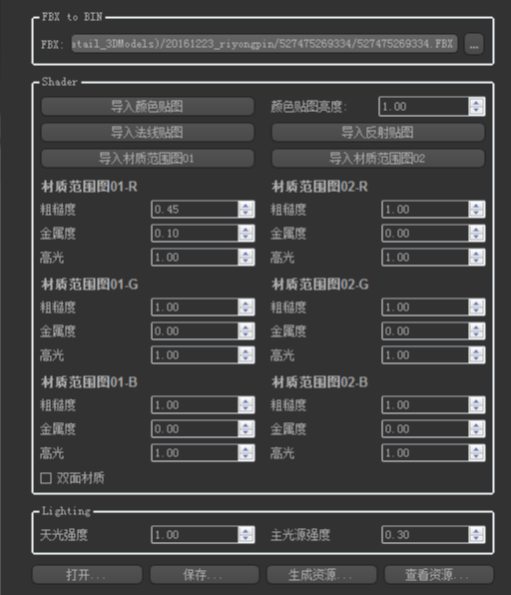

1：导入FBX

2：导入贴图

3：调节材质参数

4：生成资源

选择要压缩的贴图

默认状态下选择压缩贴图，确保最后生成的资源比较小，如果压缩后严重影响质量，可以选择不压缩贴图，特别是法线贴图

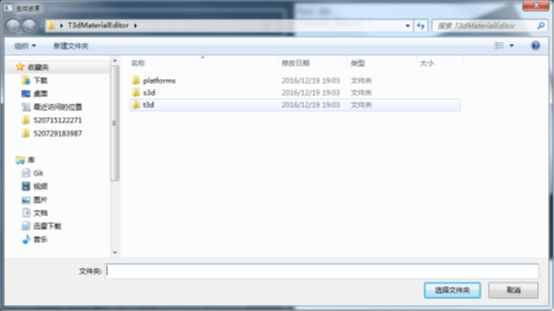

选择要存储的路径

最终生成一个ZIP包

其中包含一张截图,FBX压缩包和三个bin文件

后台上传流程:

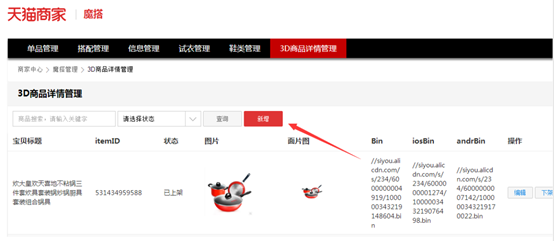

https://fs1.tmall.com/virtual/items.htm?spm=0.0.0.0.F0Cc0n&sellerId=

登录账号后点击新增

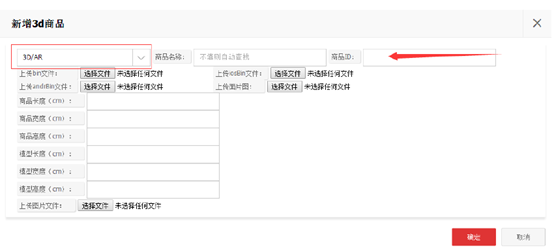

1: 填写商品ID,输入实际商品的长宽高和3D模型在MAX中的长宽高（必填项）
