拓扑图说明

系统会自动绘制应用依赖的所有服务，实现应用端到端的关联监控、分析与告警。基于应用拓扑图，能够实时掌握应用架构、应用与服务的压力关系和服务的异常情况。

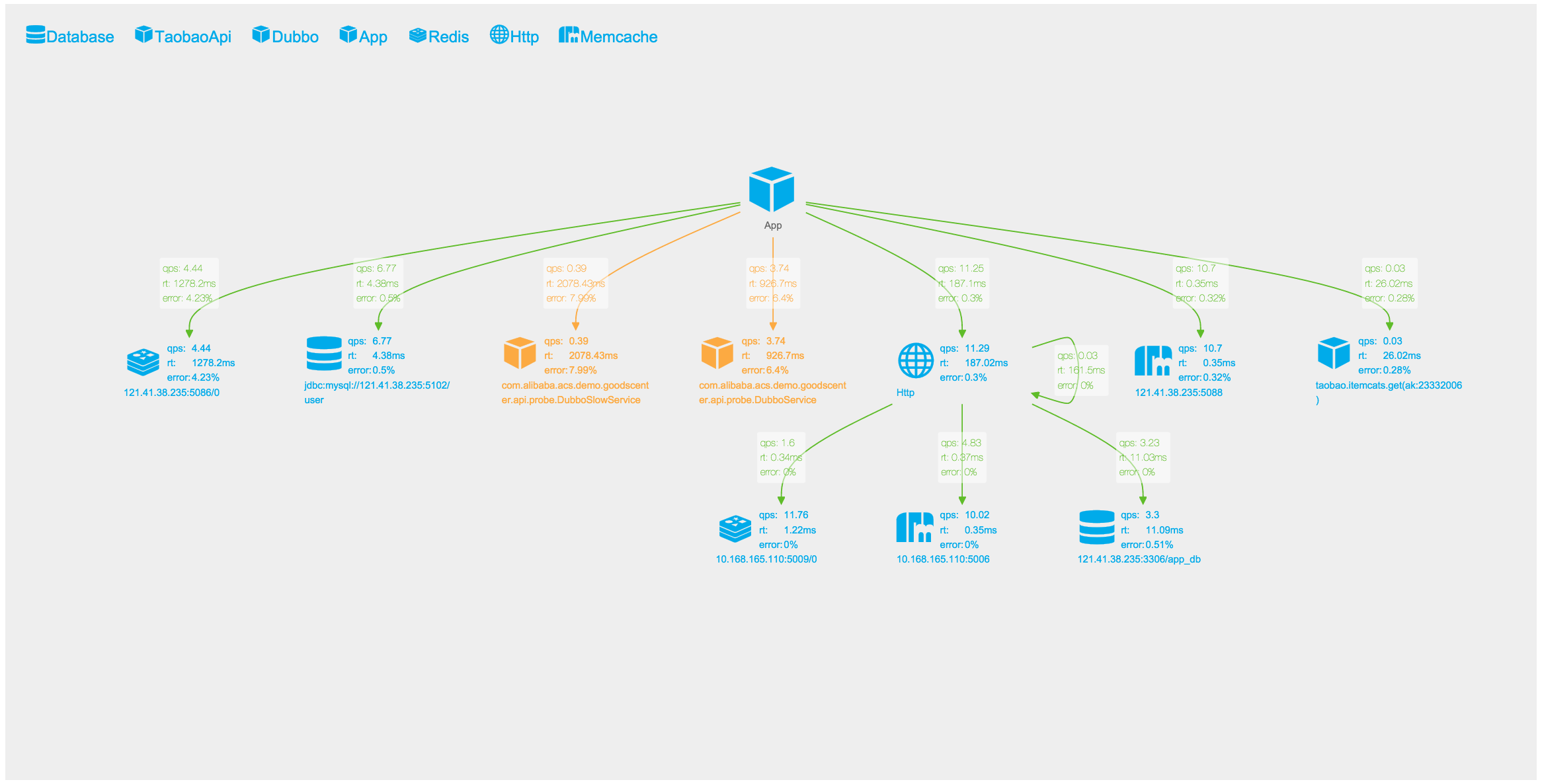

拓扑图要素

• 树状展示：拓扑图以树状的方式展示应用和服务的调用关系，根节点为当前应用，逐级往下为应用依赖的服务，如数据库(Database)、Redis或HTTP接口等。
• 跨应用：拓扑图的绘制围绕当前应用进行，当本应用依赖了本账号下的其他应用，其他应用的下级拓扑将同时被绘制，此时拓扑图将呈三级或更多。

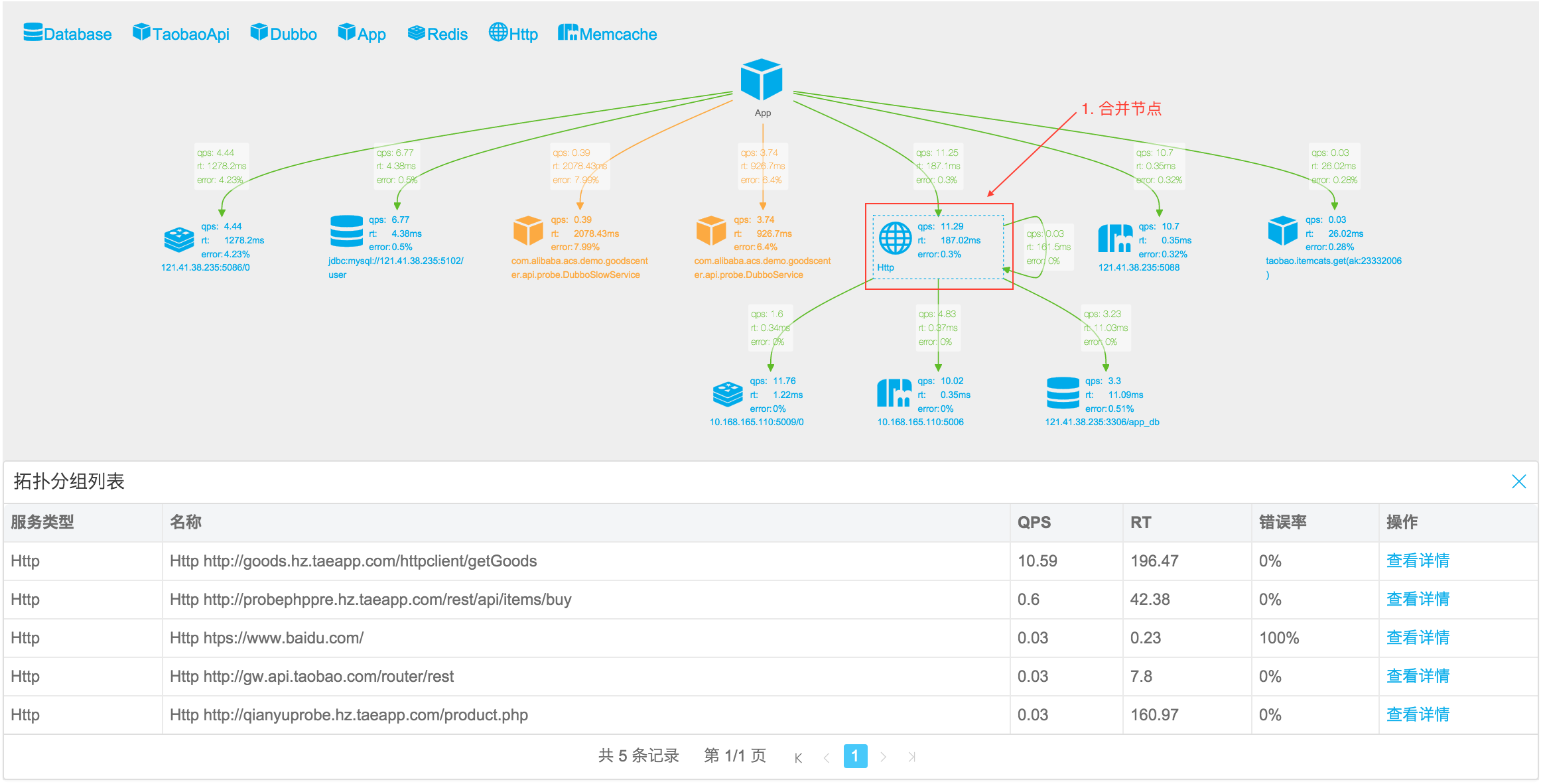

• 分组列表：若某一类服务节点的数量过多（超过5个），则该类服务将被自动合并。点击合并后的节点，拓扑图下方将浮出该类服务的分组列表。如图：


服务节点

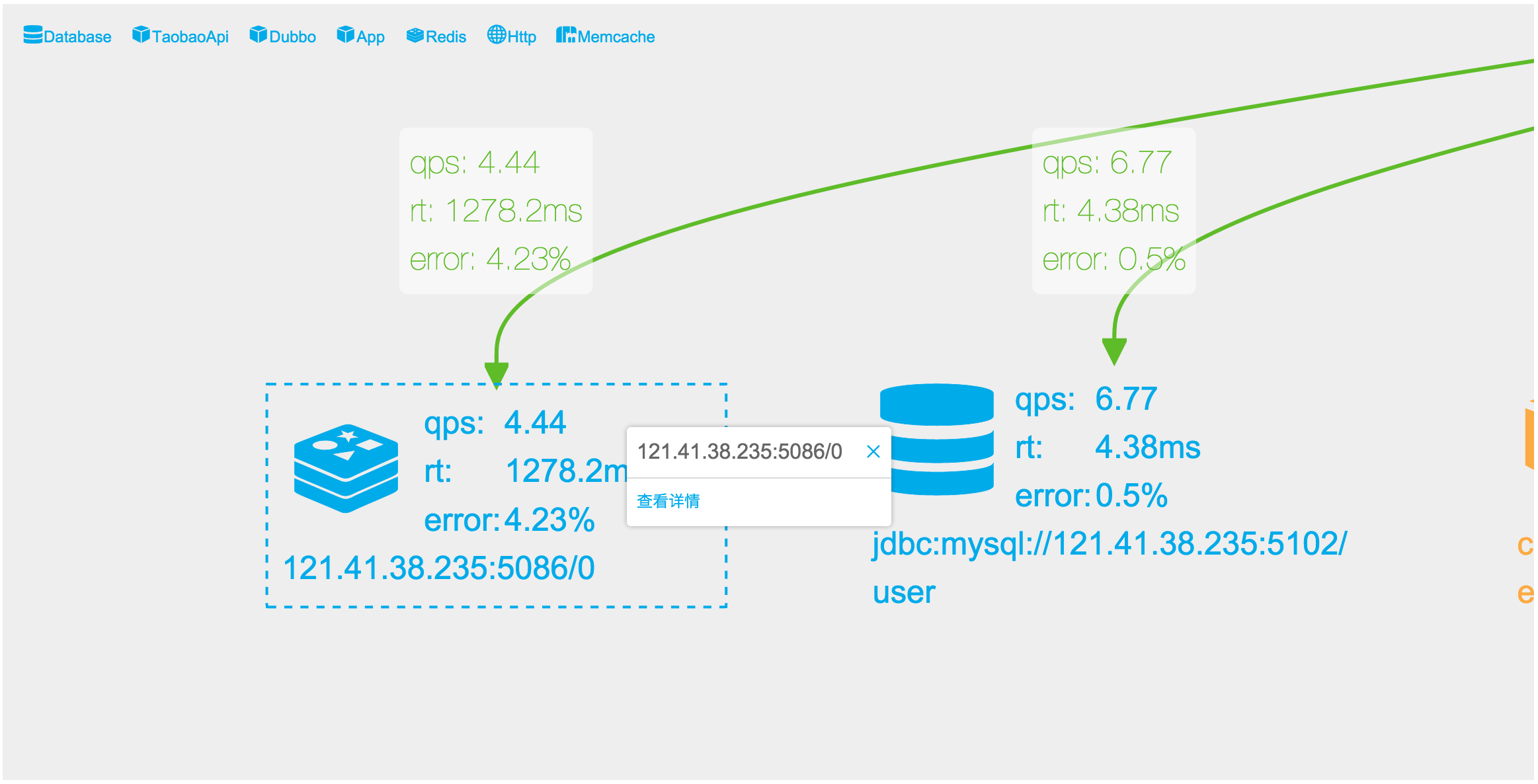

拓扑图中每个服务节点将包含如下信息：
- 服务类型：拓扑图中的节点图标标明了具体服务类型（可结合左上角的图示查看），分组列表中也包含了服务类型。
- 服务名称：如数据库的IP端口、Dubbo接口名称等。
- 服务调用情况：应用调用服务的QPS和RT等。
- 错误率：反映应用访问服务的正确率，有绿色（错误率<=5%）、橙色（5%<错误率<=25%）和红色（错误率>25%）三种不同状态。

可视化操作

拓扑图整体可通过鼠标任意拖动，通过鼠标滚轮可进行放大/缩小，结合两种操作可以观察到任意局部细节。

单击某个服务节点将弹出『查看详情』入口，点击后将进入服务详情页面。在分组列表中点击『查看详情』列同样可进入服务详情页面。
